Как подключить сабвуфер

Если хочется расширить диапазон частот акустической системы, то стоит приобрести качественный сабвуфер. Это устройство позволяет добавлять сочный бас в звучание, создавать приятный аудиоэффект, демонстрируя всю музыкальную палитру. Сабвуфер рассчитан на воспроизведение низких частот и не используется отдельно, без обычных колонок. Существует активное и пассивное оборудование, сабвуферы в закрытом корпусе, компактные модели. Подключить своими руками их нетрудно — все базовые правила монтажа описаны в этой статье.

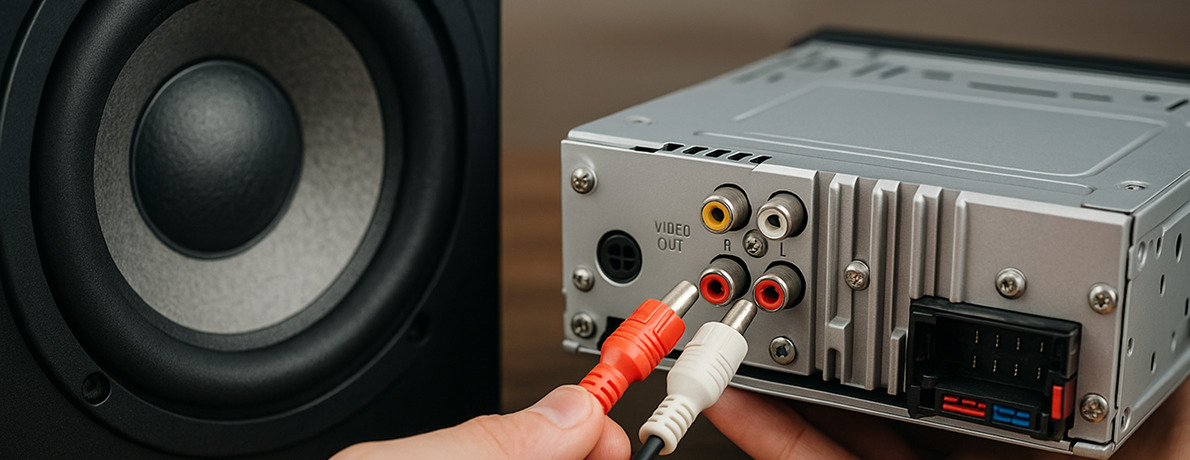

Что потребуется для подключения сабвуфера к магнитоле

При установке сабвуфера в машине его надо не только разместить в салоне или в багажнике, но и подсоединить к автомагнитоле. Для этого понадобятся:

Кабель питания, обеспечивающий передачу электроэнергии от бортовой электросистемы машины к сабвуферу.
Защита от замыкания, предохранители.
Упростить подсоединение кабелей помогут клеммы и штекеры.
Потребуются кабели для подключения к магнитоле и усилителю. С их помощью на сабвуфер передается аудиосигнал.
Из инструментов нужны отвертки, пассатижи, кусачки. Также пригодятся изолента, стяжки и хомуты.

Количество и разновидности деталей, материалов, необходимых, чтобы подключить сабвуфер, зависят от типа самого устройства. Кабели и прочие аксессуары надо выбирать исходя из характеристик оборудования, учитывая параметры акустики, возможности магнитолы и усилителя.

Подключение активного сабвуфера

Если в конструкции есть собственный усилитель, то такой сабвуфер называется активным. Подключать его проще, чем пассивный, так как динамик уже подсоединён к усилителю, и чтобы система заработала, остаётся только подать питание и подключить сабвуфер к магнитоле.

как подключить активный сабвуфер

Пошагово схема подключения выглядит так:

Отключить автомобильный аккумулятор.
До салона силовой кабель лучше расположить в штатном жгуте.
Вывести в салон его можно через уже имеющееся технологическое отверстие, либо отдельно просверлить новое.
Кабель питания протянуть в салоне таким образом, чтобы избежать перегибов и излишнего натяга.
Провода необходимо фиксировать с помощью хомутов, закрепляя к элементам кузова или уже имеющейся проводке.
В местах касания кабеля и металла кузова правильно будет сделать дополнительную изоляцию.
Если провод пропускается через отверстия, просверленные в металле, то изоляцию надо защитить, чтобы избежать её трения об острые края металлических элементов. Для этого лучше всего использовать пластиковые втулки, которые потребуется надёжно закрепить.
Для защиты кабеля от перетирания о металлические части кузова можно использовать гофру.
Установить предохранитель на плюсовой провод.
Подсоединить силовые провода к входу саба и аккумулятору, подключить «массу».
Протянуть акустический кабель от линейного выхода магнитолы к сабвуферу. Его рекомендуется расположить как можно дальше от силового провода, чтобы избежать наведения помех.
Подключить акустический кабель к оборудованию.

Не всегда в комплекте к сабу идут качественные провода, поэтому перед тем, как подключать устройство, стоит их внимательно осмотреть и, при необходимости, заменить. Лучше, чтобы и силовой, и акустические кабели были медными, а не алюминиевыми. Сечение силового провода подбирается исходя из мощности сабвуфера. Акустические кабели также должны быть защищены от помех, экранированы. На звучание оказывает сильное влияние качество штекеров и качество их подсоединения к проводам. У дорогих моделей акустических кабелей всегда хорошая защита от помех, а коннекторы RCA надёжно припаяны. Поэтому на проводах не стоит экономить.

Подключение пассивного сабвуфера

Другой тип сабов — пассивные. В них нет встроенного усилителя, и чтобы обеспечить качественное звучание, придётся использовать дополнительное внешнее устройство. Поэтому подключение такой системы будет немного сложнее, чем в случае с активным сабвуфером.

Пошаговая инструкция:

Отключить аккумуляторную батарею, чтобы случайно не вызвать замыкания при монтаже.
Установить предохранитель на плюсовой провод.
Силовой кабель протянуть по салону без перегибов, натяга. Крепить хомутами к кузову или жгутам проводки.
Аналогичным образом размещаем акустический кабель. Надо следить, чтобы он находился как можно дальше от силового провода — это поможет избежать наведённых помех.
Подсоединить силовые провода к усилителю, вывести «массу» на кузов.
Акустическими кабелями подключить усилитель к магнитоле, а саб к усилителю. Выполнить настройку.

При подключении и протяжке кабелей надо помнить:

Силовой провод подсоединять к аккумулятору следует только через предохранитель.
Обязательно защитить провода от перетирания о металлические детали в местах соприкосновения.
И провода, и оборудование должны быть закреплены так, чтобы во время движения они не могли самопроизвольно перемещаться.

Если крепление саба или кабеля будет недостаточно надёжным, то в процессе движения, особенно при резких манёврах, может произойти разрыв провода, короткое замыкание, что вызовет повреждение оборудования, и способно даже привести к травмированию водителя или пассажиров. Сабвуфер и ресивер обычно представляют собой крупное оборудование значительного веса и, в случае плохого закрепления, во время резких манёвров могут просто неконтролируемо переместиться и нанести вред здоровью людей.

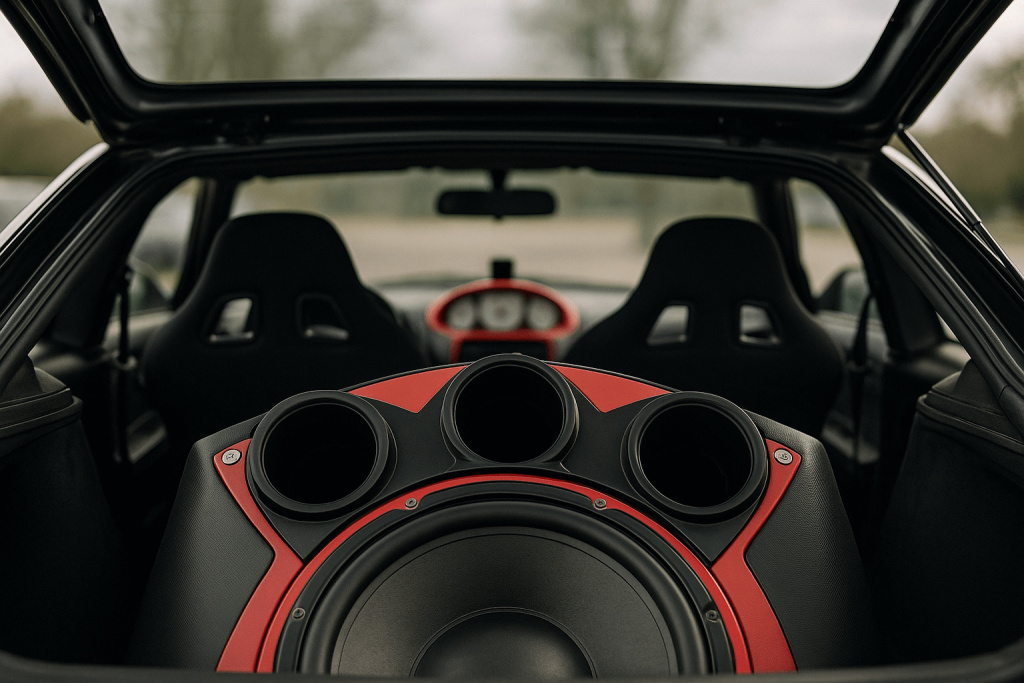

Акустические системы удобно ставить в багажнике, за сидениями или на панелях дверей. Чаще всего способ размещения зависит от типа кузова. Во многих типах машин багажник достаточно большой, чтобы там поместилось звуковое оборудование. Но на кабриолетах сабвуфер удобнее будет поставить под сидения, а на седанах вмонтировать в заднюю полку.
